ADSS光缆也称全介质自承式光缆,全介质即光缆所用的是全介质材料,自承式是指光缆自身加强构件能承受自重及外界负荷。这一名称就点明了这种光缆的使用环境及其关键技术:因为是自承式,所以其机械强度举足轻重;使用全介质材料是因为光缆处于高压强电环境中,必须能耐受强电的影响;由于是在电力杆塔上架空使用,所以必须有配套的挂件将光缆固定在杆塔上。即ADSS光缆有三个关键技术:光缆机械设计、悬挂点的确定和配套工具的选择与安装。
ADSS光缆机械性能光缆机械性能主要体现在光缆最大允许张力(Maximum Allowable Tension,简称MAT)、年平均运行张力(Every Day Strength,简称EDS)及极限抗拉强度(Ultimate Tensile Strength,简称UTS)等。
普通光缆的国家标准明确规定了不同使用方式(如架空、管道、直埋等)的光缆应具有的机械强度。而ADSS光缆是自承式架空光缆,所以它除了必须承受自身重力的长期作用外,还必须能经受住自然环境的洗礼。如果ADSS光缆机械性能设计不合理、与当地天气不相适应,则光缆就会存在安全隐患,寿命就会打折扣。因此,每个ADSS光缆工程都必须根据光缆路由所处的自然环境和跨距ADSS的架设档距可达到1800米/挡,耐压高、抗电蚀性能好、防雷击,可以在500kV电压等级的输电线路杆塔上敷设,并具有很强的抗弹击性能,一般的砂枪在10米以外的距离射击不会对光缆造成故障性伤害。还具有很强的耐低温性能和环境适应性。光缆不依赖于输电线而独立敷设,施工和维护都比较方便,而且不需要停电作业,光缆也比较便宜。
2:特性

ADSS架空光缆工作在大跨距两点支撑的(通常为数百米,甚至超过1公里)架空状态,与传统概念的“架空”完全不同(邮电标准的架空吊线挂钩程式,平均0.4米对光缆有1个支点)。所以,ADSS光缆的主要参数与电力架空线的规程接轨。

1.最大允许使用张力(MAT/MOTS)

指在设计气象条件下理论计算总负载时,光缆所受到的张力。在此张力下,光纤应变应≤0.05[%](层绞)和≤0.1[%](中心管)且无附加衰减。通俗而言,即光纤余长在这一控制值上刚好被“吃”完。根据该参数和气象条件以及控制的弧垂,可计算在此条件下光缆的允许使用档距。因此,MAT是弧垂-张力-跨距计算的重要依据,也是表征ADSS光缆应力应变特性的重要证据。

2.额定抗拉强度(UTS/RTS)

又称为极限抗拉强度或破断力,指承载截面(主要计纺纶)强度之和的计算值。实际破断力应≥95[%]计算值(光缆中任意元件的断裂均判为缆破断)。该参数并不是可有可无的,很多控制值与之相关(例如杆塔强度、耐张金具、防震措施等)。对光缆专业而言,如果RTS/MAT(相当于架空线的安全系数K)的比值不恰当,即使用了很多纺纶,而可用的光纤应变域很窄,则经济/技术性能比很差。因此,笔者建议业内人士关注这一参数。通常,MAT约相当于40[%]RTS。

3.年平均应力(EDS)

有时称为日平均应力,是指在无风无冰及年平均气温下,理论计算负载时光缆所受到的张力,可认为是ADSS在长期运行时的平均张(应)力。EDS一般为(16~25)[%]RTS。在此张力下,光纤应无应变、无附加衰减,即非常稳定。EDS同时是光缆的疲劳老化参数,据此参数决定光缆的防振设计。

4.极限运行张力(UES)

又称为特殊使用张力,是指在光缆有效寿命期内,有可能发生超出设计负载时光缆所受的最大张力。意味着光缆允许短时过载,光纤可以在有限允许范围内承受应变,通常UES应>60[%]RTS。在此张力下,光纤应变<0.5[%](中心管)及<0.35[%](层绞),光纤会出现附加衰减,但在此张力解除后,光纤应恢复正常。该参数保证了ADSS光缆在寿命期间内的可*运行。

3:设计原理:

ADSS全介质自承式架空光缆(AllDielectricSelf-SupportingOpticalFiberCable,简称ADSS光缆),ADSS光缆在220kV、110kV、35kV电压等级输电线路上广泛使用,一般用于已建线路上。全介质即光缆所用的是全介质材料,自承式是指光缆自身加强构件能承受自重及外界负荷。这一名称就点明了这种光缆的使用环境及其关键技术:因为是自承式,所以其机械强度举足轻重;使用全介质材料是因为光缆处于高压强电环境中,必须能耐受强电的影响;由于是在电力杆塔上架空使用,所以必须有配套的挂件将光缆固定在杆塔上。

产品特点:

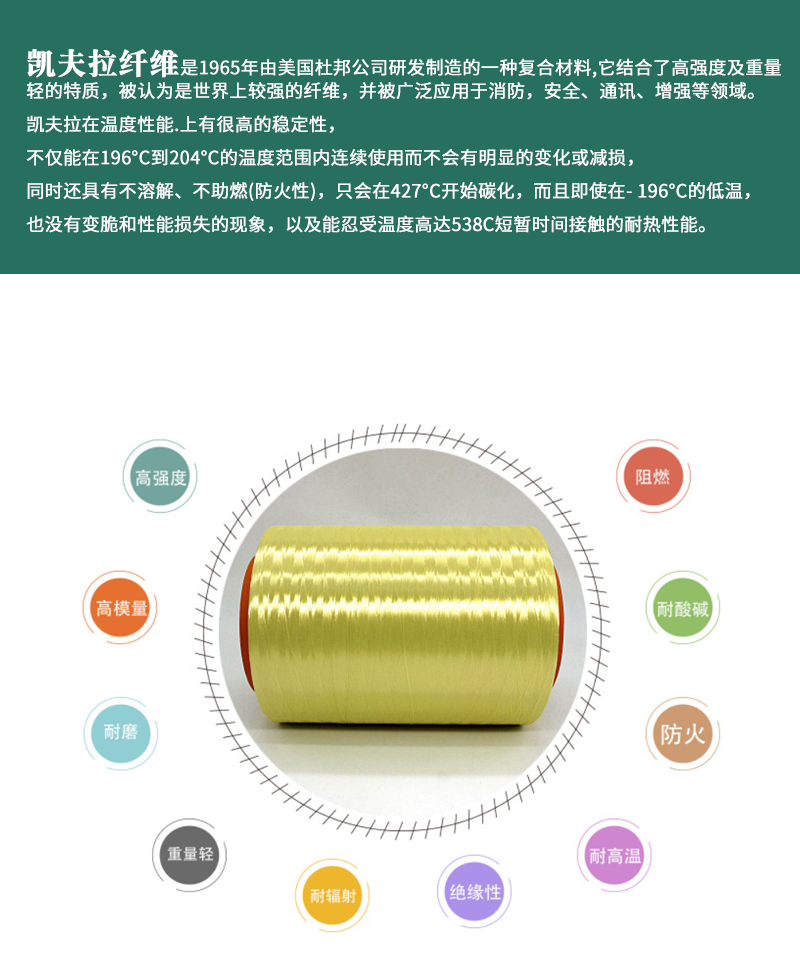

ADSS架空光缆具有与架空导线不同的结构,其拉伸强度由芳纶绳来承受,芳纶绳的弹性模量比钢小一半多,热膨胀系数是钢的几分之一,这决定了ADSS光缆弧垂对外界负载变化比较敏感。在覆冰状态下ADSS光缆架空伸长量可达到0.6[%],而导线仅为0.1[%];弧垂对温度变化比较迟钝,在温度变化时弧垂基本保持不变;在大风条件下其风偏角很大,在风速为30m/s时,风偏角可达80°,而导线的风偏角仅为光缆的一半左右。

1:耐受极端恶劣气候(大风、覆冰等)的能力较强。

2:外护层为AT或PE材料,运行于强电场中,存在电蚀问题。请登陆:输配电设备网浏览更多信息

3:会发生风振动。平滑稳定的横向风吹向光缆,会发生风振动,会在挂点处发生疲劳损坏。

4:具有一定的抗压力,能承受耐张线夹较大的握力。

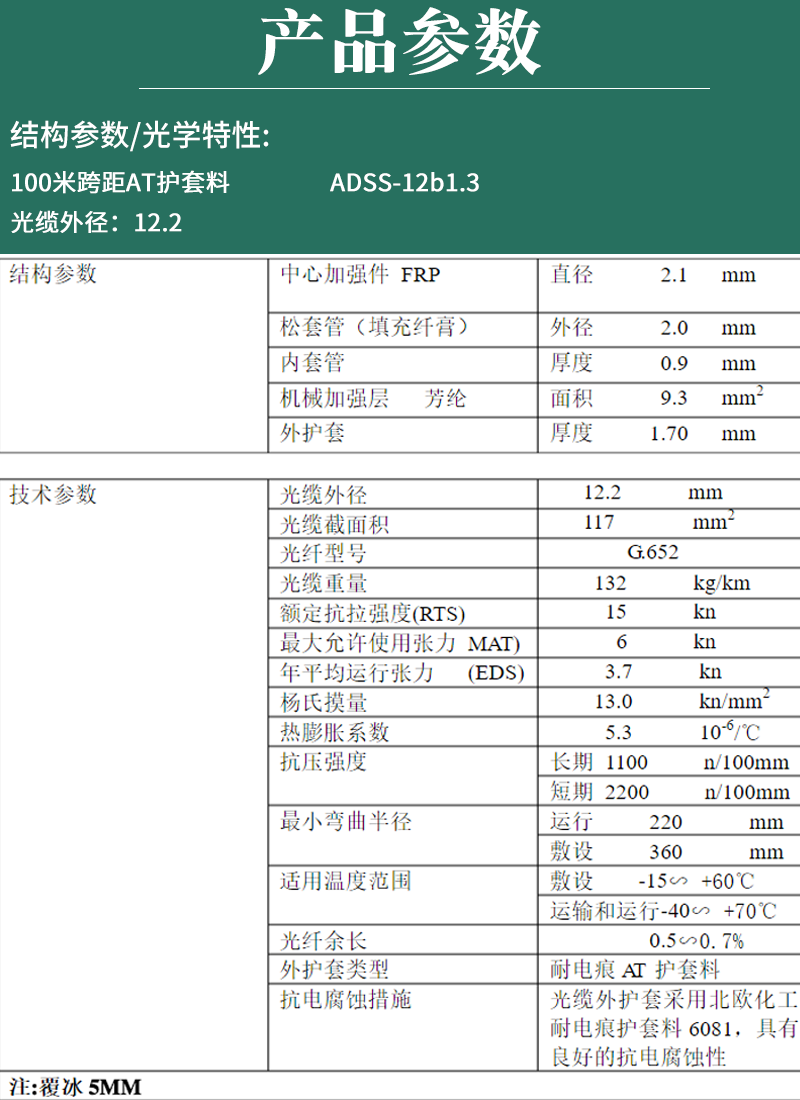

产品参数:

产品认证:ISO9001-2015

产品别名:全介质自承式光缆

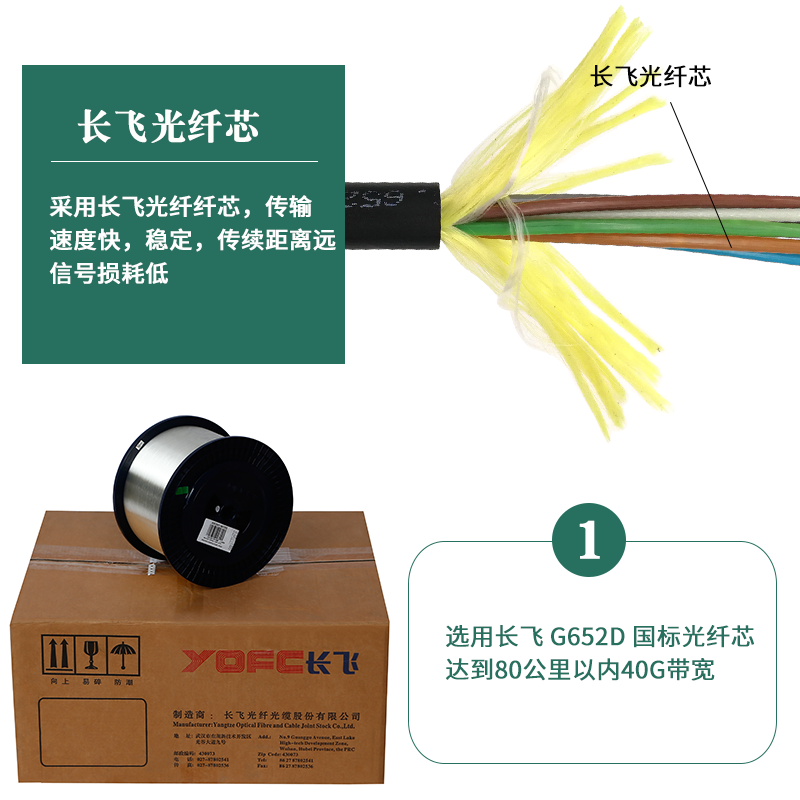

光纤芯数:ADSS光缆-12B1-100-500-12-twelve。

封装:SMD。

功率:25kW。

光纤最大容量:多款供选。

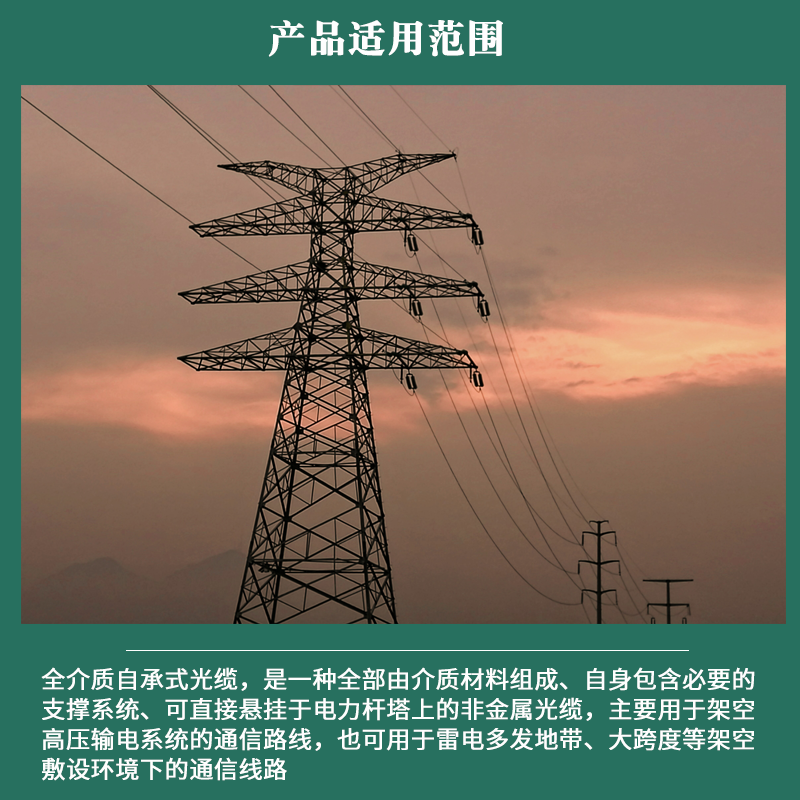

适用范围:架空

执行质量标准:国标。

允许抗拉强度:1000(N)。

护套材质:PE-AT。

跨距选择:100-500米。

产品优点:

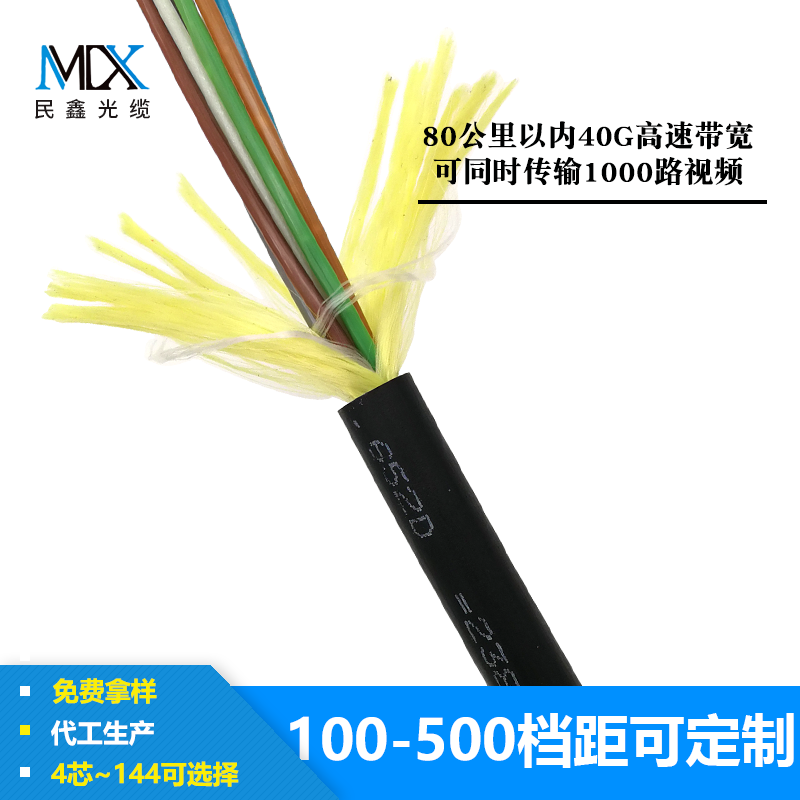

芳纶纱周边加强,防弹性能好,在10米左右距离遭射击光纤不受伤。

无金属,抗电磁干扰,防雷电,耐强电磁场。

优良的机械和环境性能。

重量轻,施工方便。

利用现有杆塔,节省线路建设费用。

可带电架设,减少停电造成的损失。

与电力线路互相独立,检修方便。

属于自承式光缆,无需吊线等辅助挂线。

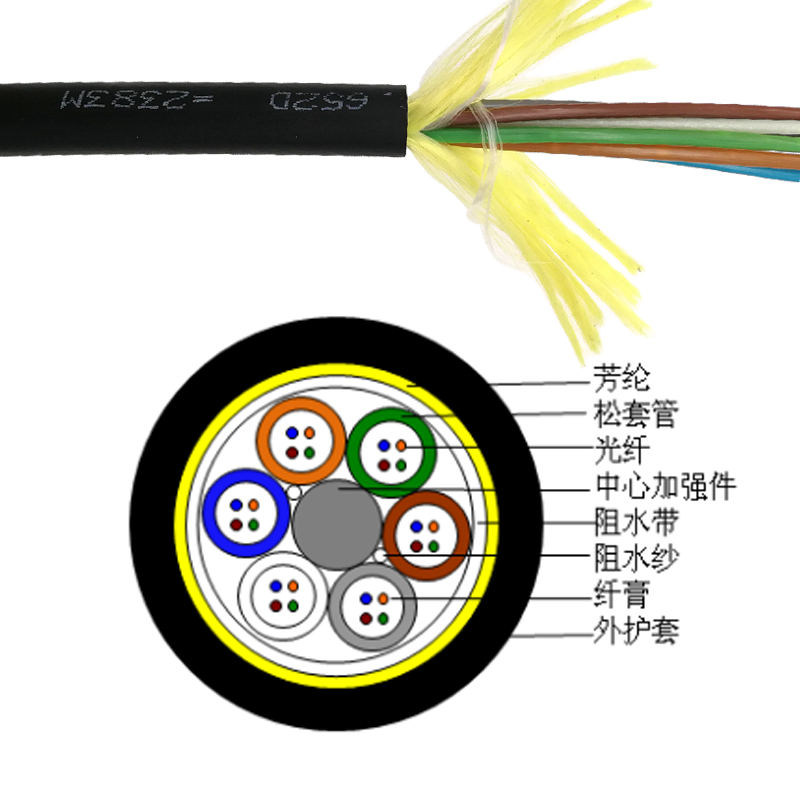

2.层绞式结构:

光纤松套管以一定的节距绕制在中心加强件(一般为FRP)上后挤制内护套(在小张力和小跨距时可省略),然后根据所需要的抗拉强度绕包合适的纺纶纱,再挤制PE或AT护套。缆芯可填充油膏,但当ADSS工作在较大跨距并带有较大弧垂的状况下,由于油膏的阻力较小,缆芯易“滑动”,松套管节距易发生变化。用合适的方法把松套管固定在中心加强件上和干式缆芯可以克服,但有一定的工艺难度。

层绞结构易获得安全的光纤余长,虽然直径和重量相对稍大,在中大跨距应用时较有优势。
